Máy đo nội trở pin Hioki BT4560

Đạt được mô-đun pin tuổi thọ dài bằng cách đo điện trở phản ứng

Máy kiểm tra pin để bàn của Hioki hỗ trợ đo tốc độ cao đồng thời trong dây chuyền sản xuất ngày càng mở rộng của pin điện trở thấp lithium-ion ngày càng lớn. Máy kiểm tra trở kháng của pin BT4560 đo trở kháng của pin lithium-ion bằng phương pháp đo AC-IR tần số thấp mà không cần sạc và xả pin, giảm đáng kể thời gian cần thiết để kiểm tra điện trở bên trong của các tế bào pin.

Các tính năng chính

• Đo AC-IR tần số thấp *: Đo điện trở phản ứng của pin * BT4560 đảm bảo chất lượng tế bào pin bằng cách đo trở kháng bên trong ở tần số thấp 1 Hz trở xuống • Các phép đo cực kỳ đáng tin cậy cho pin trở kháng thấp * BT4560 sử dụng dòng điện thử nghiệm 1,5 A ở dải 3mΩ, giúp cải thiện tỷ lệ S / N • Cấu hình mạch có khả năng chịu tiếp xúc và điện trở dây cao để cung cấp các phép đo ổn định • Chức năng đo điện áp tương đương với DMM 6 chữ số (± 0,0035% rdg.)

Số mẫu (Mã đặt hàng)

BT4560

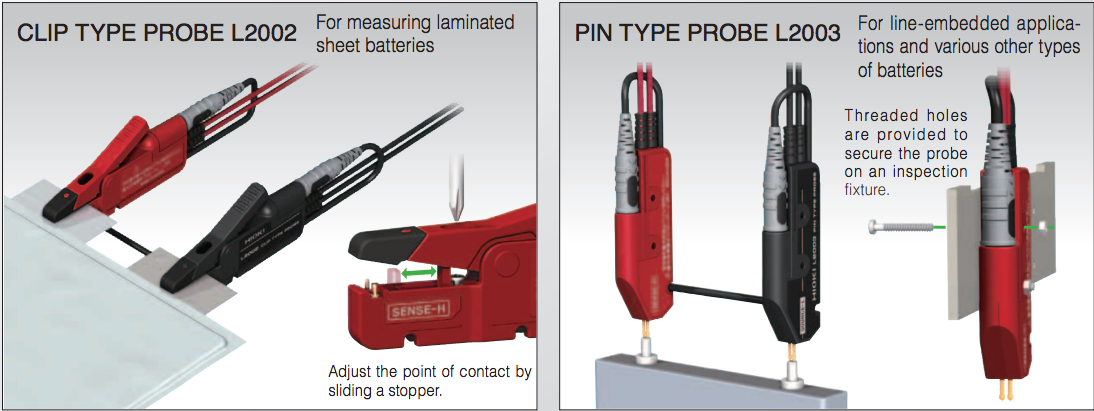

Lưu ý: Sản phẩm này không được cung cấp với đầu dò đo lường. Vui lòng chọn và mua riêng các tùy chọn đầu dò đo lường phù hợp với ứng dụng của bạn.

Quản lý điện trở phản ứng điện cực, điện trở điện phân và điện trở hàn để Cải thiện chất lượng kiểm tra tế bào pin

○ Đặt tần số đo của riêng bạn từ 100 mHz đến 1,05 kHz ○ Sử dụng tần số thấp để đo điện trở phản ứng điện cực ○ Sử dụng tần số cao để đo điện trở chất điện phân và điện trở hàn ○ Tạo đồ thị Cole-Cole (với chương trình ứng dụng đi kèm) ○ Sử dụng phần mềm phân tích mạch tương đương để phân tích các lỗi bên trong pin

Đo trở kháng rất thấp từ 1mΩ trở xuống

Một số pin Li-ion dung lượng cao có trở kháng bên trong nhỏ hơn 1 mΩ. BT4560 được thiết kế để đo trở kháng rất thấp từ 1mΩ trở xuống với độ ổn định và khả năng tái tạo cao.
